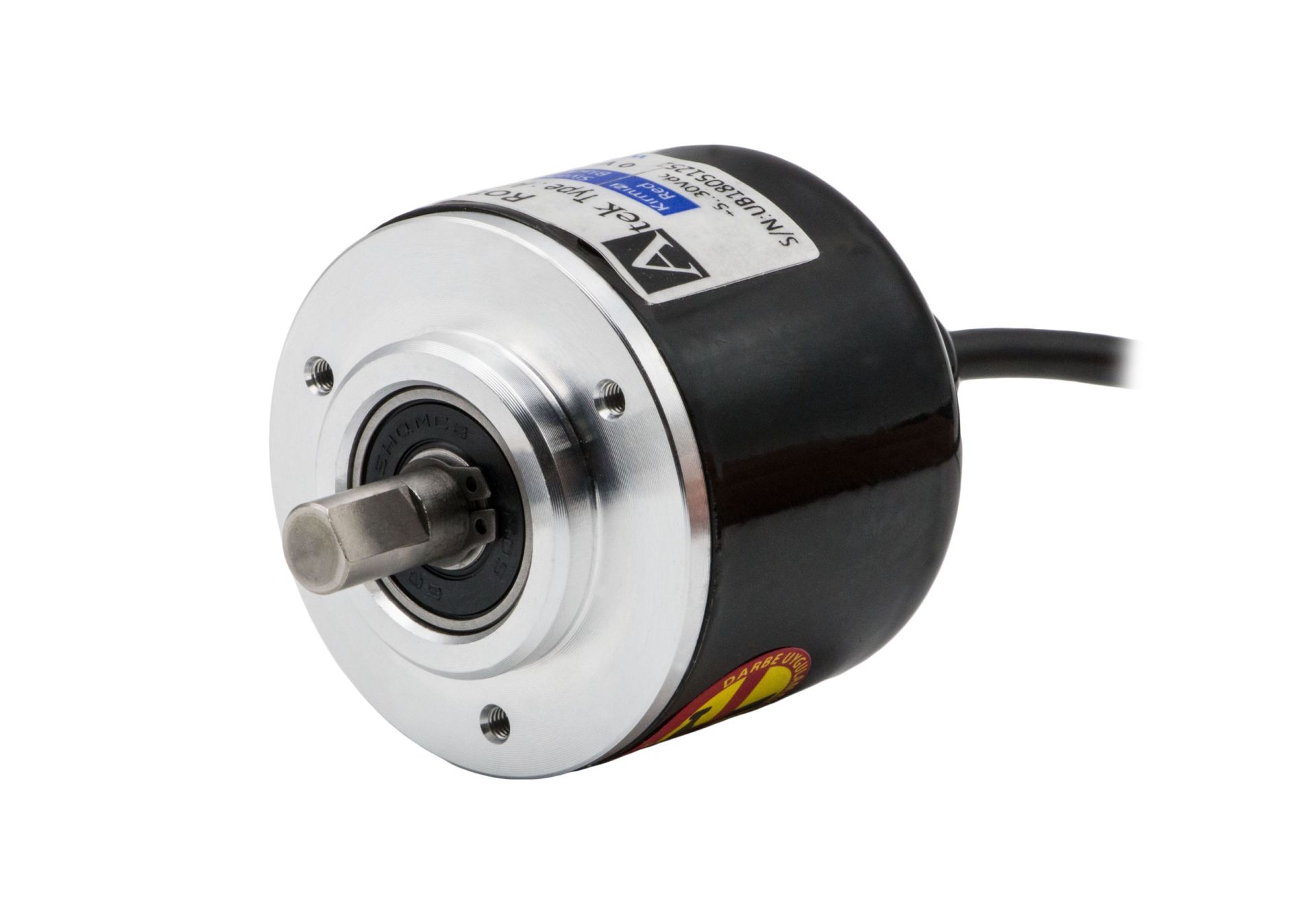

AÇIKLAMA
Manyetik prensiple absolute ölçüm
50 mm gövde çapı
6, 8 veya 10 mm şaft seçenekleri
12 bit açısal çözünürlük
SSI arayüzü
3000 RPM hıza kadar dayanıklı
IP54 koruma sınıfı
Absolute hassas ölçüm; 50 mm gövde çapı; manyetik prensiple çalıştığından ortam şartlarına karşı çok dayanıklı; farklı şaft kalınlık seçenekleri
- Manyetik prensiple absolute ölçüm
- 50 mm gövde çapı
- 6 mm, 8 mm veya 10 mm şaft seçenekleri
- 12 bit açısal çözünürlük
- 3000 RPM çalışma hızı
- SSI arayüzü
- Yüksek hassasiyet
- IP54 Koruma sınıfı
KULLANIM ALANLARI
- Servo motorlar
- Lineer hareketlerin ölçümünde feedback görevinde
- Asansör sanayi
- Paketleme ve Üretim hatları
- Makine Sanayi
- Tekstil Makineleri
- Ağaç İşleme Makineleri
- Torna, Freze
- Otomasyon ve Robotlar
EK BİLGİ
| Brand |
Atek |
|---|---|
| Ölçme Tipi |
Manyetik |
| Ölçüm aralığı |
0° … 360° |
| Çıkış Sinyali (protokol) |
SSI 13 bit |
| Encoding |
Gray |
| Veri Güncelleme Oranı |
500 Hz (2 ms) |
| Frame Format |
MSB First – [12 Bit Position] +[1 Stop Bit] – LSB |
| Max. Kablo Uzunluğu |
13m @2 MHz, 44m @1 MHz, 85m @600 kHz, 300m @200 kHz, 750m @80 kHz |
| Çözünürlük |
12 bit |
| Doğruluk |
≤ ± % 0.25 |
| Besleme Voltajı |
5 – 24 VDC |
| Voltaj aşımı koruması |
26 V (sabit) |
| Yüksüz akım tüketimi |
<60mA (24V DC) |
| Başlangıç (initializing) zamanı |
< 250 ms (açıldıktan sonra) |
| Çıkış yükü |
120 ohm |
| Fiziksel Arayüz |
RS-422 |
| Maks. clock rate |
2 MHz |
| Monoflop time (tm) |
20 µs |
| Çalışma Sıcaklığı |
-40…+85 °C |
| Depolama Sıcaklığı |
-40…+85 °C |
| IP Koruma Sınıfı |
IP54 |
| Malzeme |
Gövde: Alüminyum |
