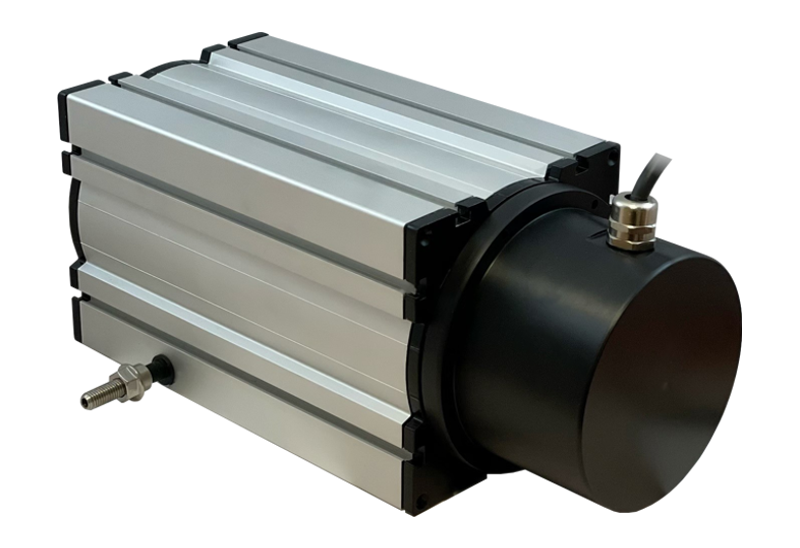

AÇIKLAMA
15000 mm’ye kadar strok (ölçme) boyu
0,05 mm yüksek çözünürlük
1 m/s maksimum hız
Analog veya CANopen çıkış
Programlanabilir analog çıkış opsiyonu
IP54 (Opsiyonel IP67) koruma sınıfı
Manyetik ölçüm; yüksek çözünürlük; sağlam paslanmaz çelik ip; küçük alüminyum gövde; şok ve vibrasyonlara karşı dirençli
- 15000 mm’ye kadar ölçüm uzunluğu
- Manyetik absolute ölçüm teknolojisi
- Sağlam paslanmaz çelik ölçüm teli
- Alüminyum gövde
- Analog veya CANopen çıkış
- Programlanabilir analog çıkış opsiyonu
- IP54 (Opsiyonel IP67) koruma sınıfı
- Kompakt tasarım ve kolay montaj
- 1 m/s maksimum hareket hızı
- Şok / Vibrasyona dirençli yapı
KULLANIM ALANLARI
- Asansörler
- Pres makineleri
- Vinç sistemleri
- Tahta işleme makineleri
- Mermer işleme makineleri
- Depo konumlandırma
- Baraj korumaları
- Bent kapağı kontrolü
- Hava kompresörleri
- Cam işleme makineleri
- Kaldırma platformları
- Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
- Forkliftler
- Vida makineleri
- Kağıt makineleri
- Hidrolik makineler
- Dikiş makineleri
- Sac makineleri
- Baskı makineleri
- Yatay kontrol ekipmanları
- İnşaat makineleri
- Endüstriyel robotlar
- Enjeksiyon makineleri
- X-Y ekseni yer değiştirme
- Sıvı seviye ölçümleri ve pozisyon kontrolü
- Çeşitli otomasyon uygulamaları
EK BİLGİ
| Brand |
Atek |
|---|---|
| Akım Tüketimi |
≤60 mA |
| Ters Polarite Koruması |
Var |
| Çözünürlük |
0.05 mm |
| Linearite |
±%0.5 FS |
| Cevaplama Frekansı |
500 Hz |
| Elektriksel Bağlantı |
M12 5 pin erkek soket |
| Strok (ölçme) Boyu |
15000 mm'ye kadar |
| Gerekli Kuvvet |
5 N |
| Max Hız |
1 m/s |
| Ağırlık |
≈ 460 gr |
| Koruma Sınıfı |
IIP54 (Opsiyonel IP67) |
| Çalışma sıcaklığı |
-40 … +85 °C |
| Malzeme |
Gövde: Alüminyum |
| Haberleşme Profili |
CiA 301 |
| Cihaz Tipi |
CANopen, CiA DS406 |
| Kimlik (Node ID) |
1 ile 127 arası LSS ya da SDO ile ayarlanabilir |
| Baud Rate |
10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s |
| PDO Veri Hızı (Data Rate) |
100 ms |
| Hata Kontrol |
Heartbeat, Emergency Message |
| PDO |
3 Tx PDO |
| PDO Modları |
Event/Time triggered, Synch/Asynch |
| SDO |
1 server |
| Pozisyon Bilgisi |
Nesne Sözlüğü (Object Dictionary) 0x6020 |
| Sonlandırma Direnci |
Opsiyonel |
