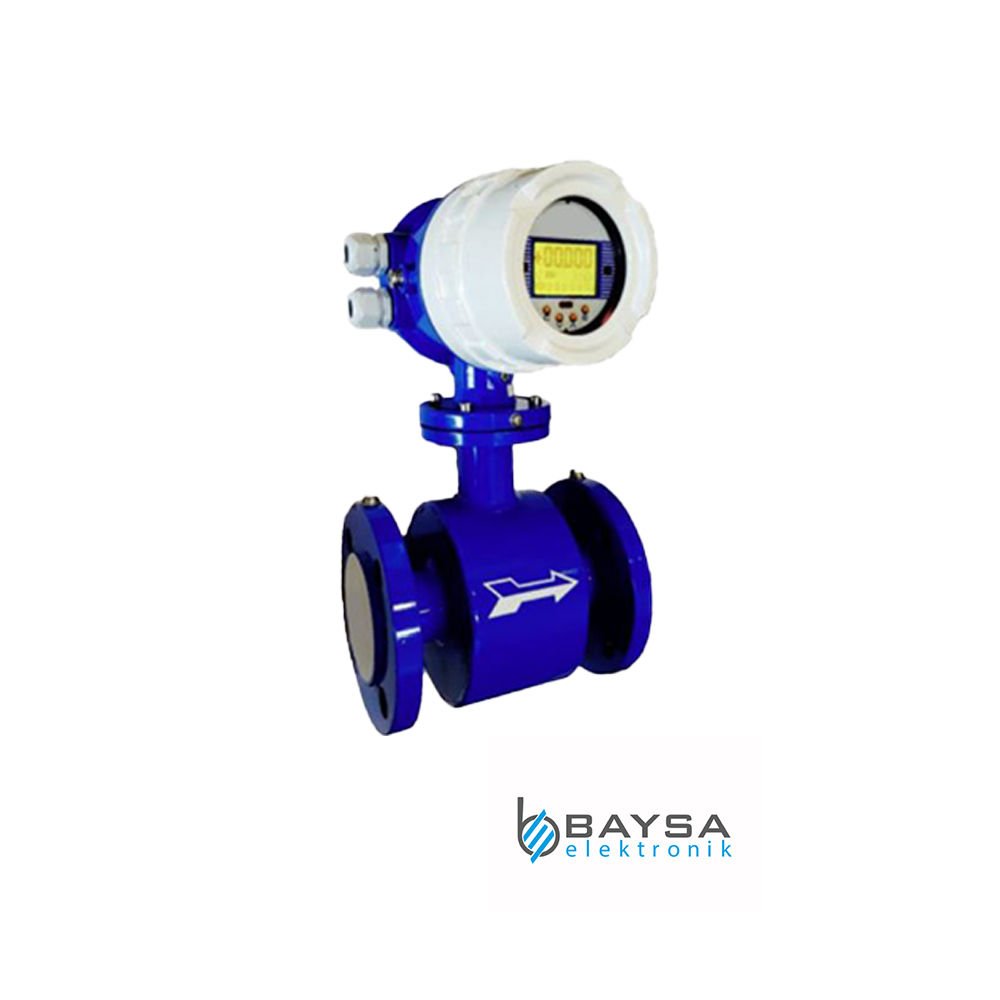

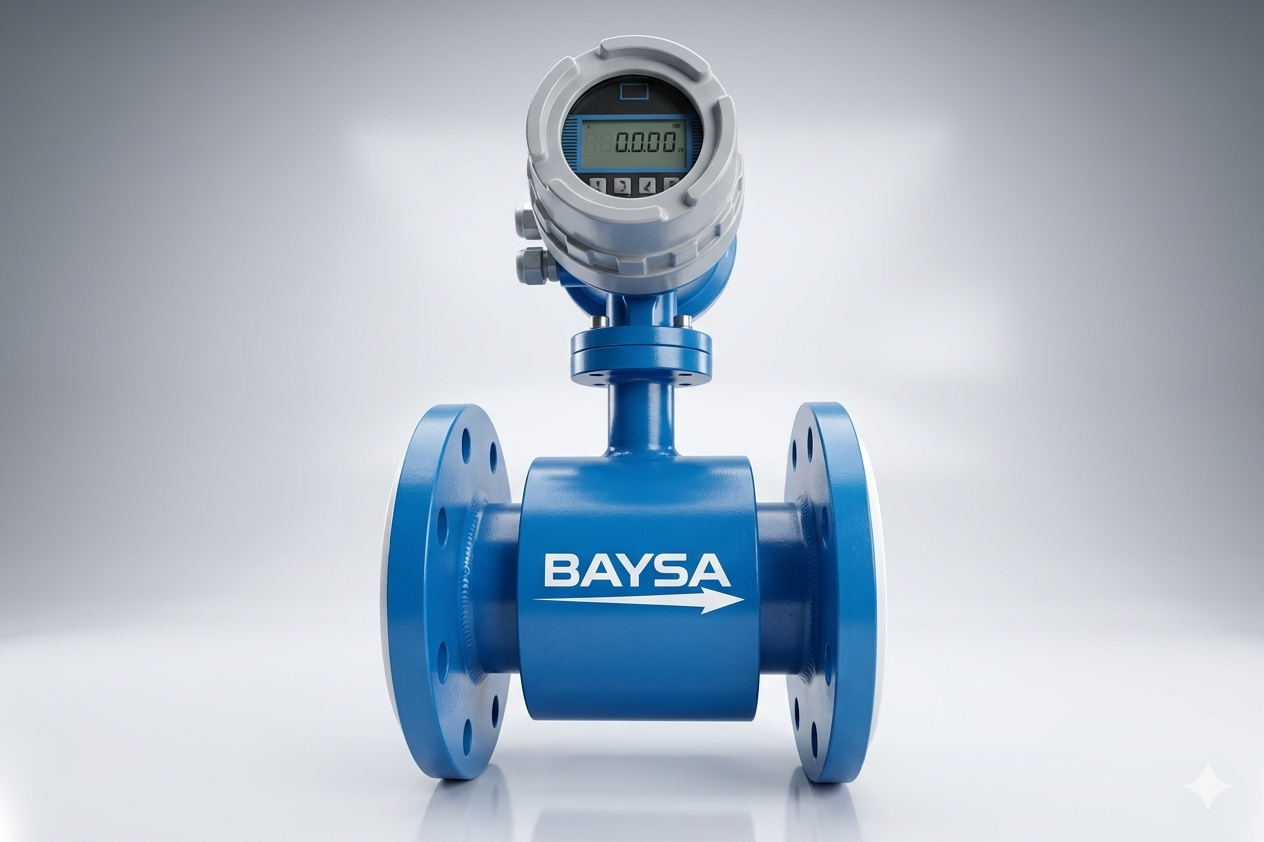

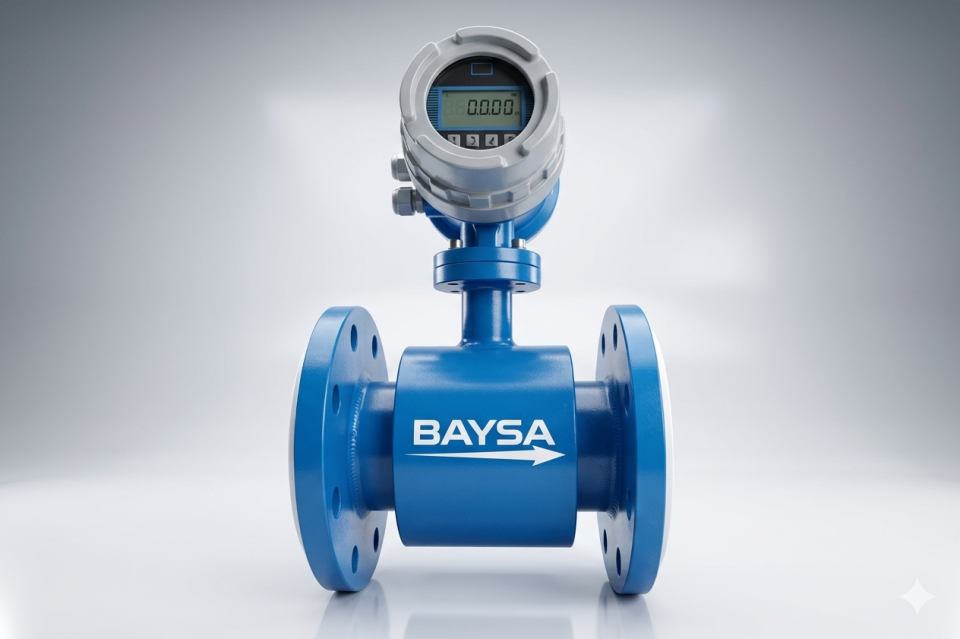

Elektromanyetik Debimetre

Elektromanyetik debimetreler (magmetreler), endüstriyel tesislerde iletken sıvıların hacimsel debisini ölçmek için en güvenilir ve hassas cihazlardan biridir. Hareketli parçası olmadığı için bakım gerektirmemesi ve basınç kaybına yol açmaması en büyük avantajlarıdır.

1. Çalışma Prensibi (Faraday Yasası)

Bu cihazlar temel olarak Faraday'ın Elektromanyetik İndüksiyon Yasası'na göre çalışır. Bir manyetik alan içerisinden geçen iletken bir sıvı, hızıyla doğru orantılı olarak bir voltaj üretir.

2. Temel Teknik Özellikler

İletkenlik Şartı: Ölçüm yapılabilmesi için sıvının minimum iletkenliğe sahip olması gerekir (genellikle min. 5 μS/cm). Saf su gibi iletken olmayan sıvılarda çalışmaz.
Hassasiyet: Standart modellerde hassasiyet oranı genellikle ±0.5% civarındadır, yüksek hassasiyetli modellerde ±0.2%'ye kadar inebilir.
Basınç Kaybı: Boru kesitini daraltan veya akışı engelleyen bir parça bulunmadığı için basınç kaybı sıfırdır.
Geniş Ölçüm Aralığı: Hem çok düşük hem de çok yüksek debilerde (genellikle 0.1 - 10 m/s hız aralığında) kararlı ölçüm yapar.

3. Malzeme Yapısı (Liner ve Elektrotlar)

Debimetrenin ölçtüğü akışkana göre iç kaplama (liner) ve elektrot seçimi kritik önem taşır:

Liner (Kaplama): * Kauçuk (Hard Rubber): Su ve atık su uygulamaları için.
- PTFE (Teflon): Kimyasallar ve yüksek sıcaklık (asitler, korozif sıvılar) için.
Elektrotlar: * Paslanmaz Çelik (SS316L): Genel kullanım.
- Hastelloy C, Titanyum veya Tantal: Agresif kimyasallar için.

4. Montaj ve Kurulum Kuralları

Doğru ölçüm için montajda dikkat edilmesi gereken temel noktalar şunlardır:

Düz Boru Mesafeleri: Türbülansı önlemek için debimetreden önce en az 5 x DN (boru çapı), sonra ise en az 2 x DN düz boru mesafesi bırakılmalıdır.
Tam Doluluk: Borunun her zaman sıvı ile tam dolu olması şarttır. Bu nedenle debimetre genellikle dikey borulara (akış yukarı yönde) veya yatay boruların en alt noktalarına monte edilir.
Topraklama: Ölçülen sinyal milivolt seviyesinde olduğu için parazitleri önlemek adına gövdenin ve sıvının mutlaka topraklanması gerekir.

5. Kullanım Alanları

Su ve Atık Su: Arıtma tesisleri, tarımsal sulama.
Gıda Endüstrisi: Süt, meyve suyu, salça, pekmez ölçümleri.
Kimya ve İlaç: Asitler, bazlar ve korozif akışkanlar.
Kağıt ve Maden: Çamurlu ve katı partikül içeren (slurry) akışkanlar.

Avantajları Özetle:

Bakım gerektirmez (hareketli parça yok).
Akış yönünden bağımsız (çift yönlü ölçüm yapabilir).
Viskoziteden, yoğunluktan ve sıcaklıktan etkilenmez.
