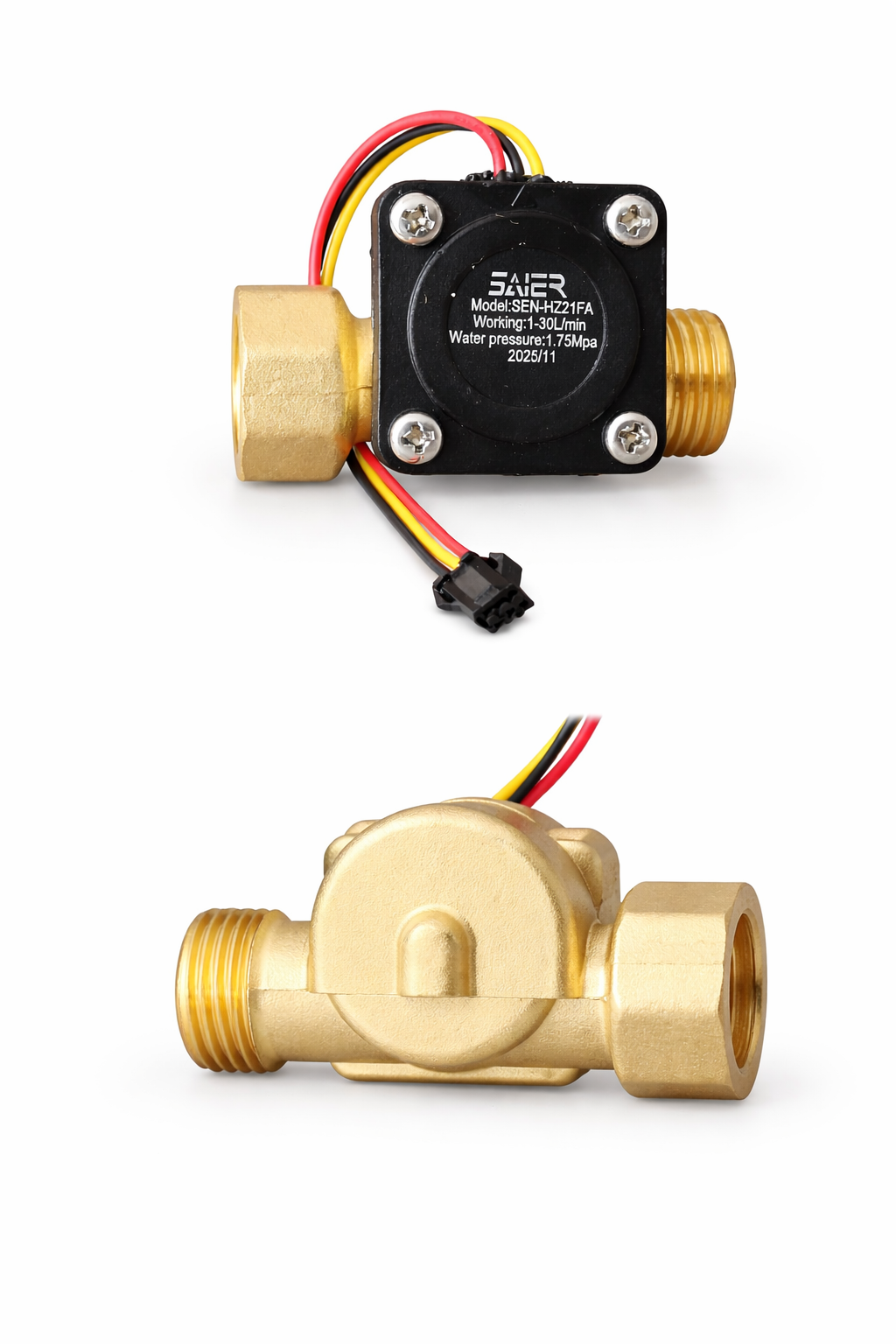

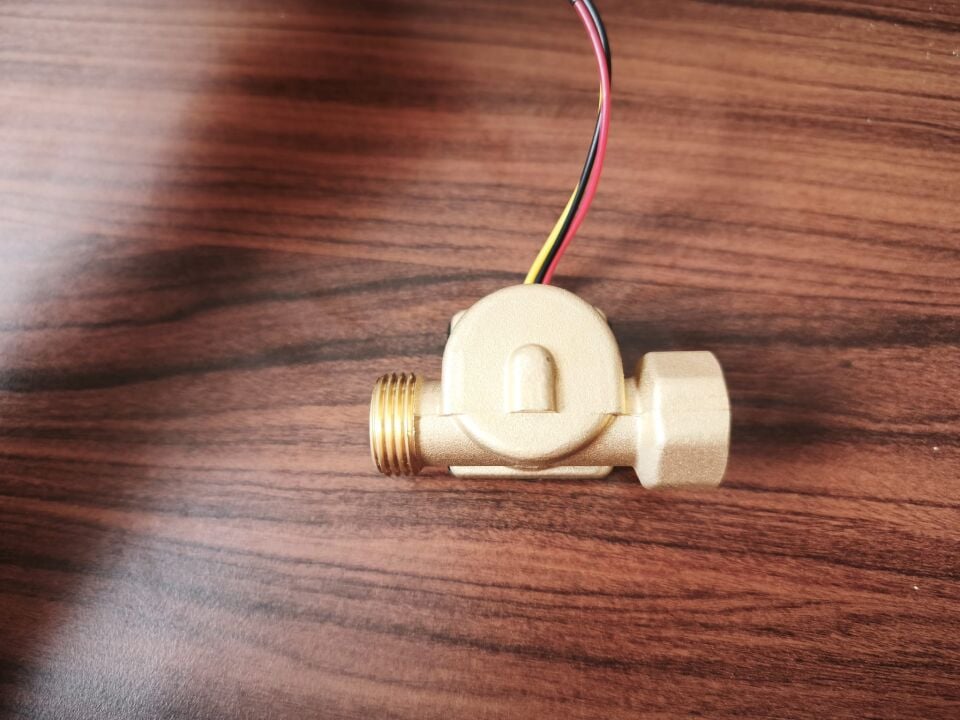

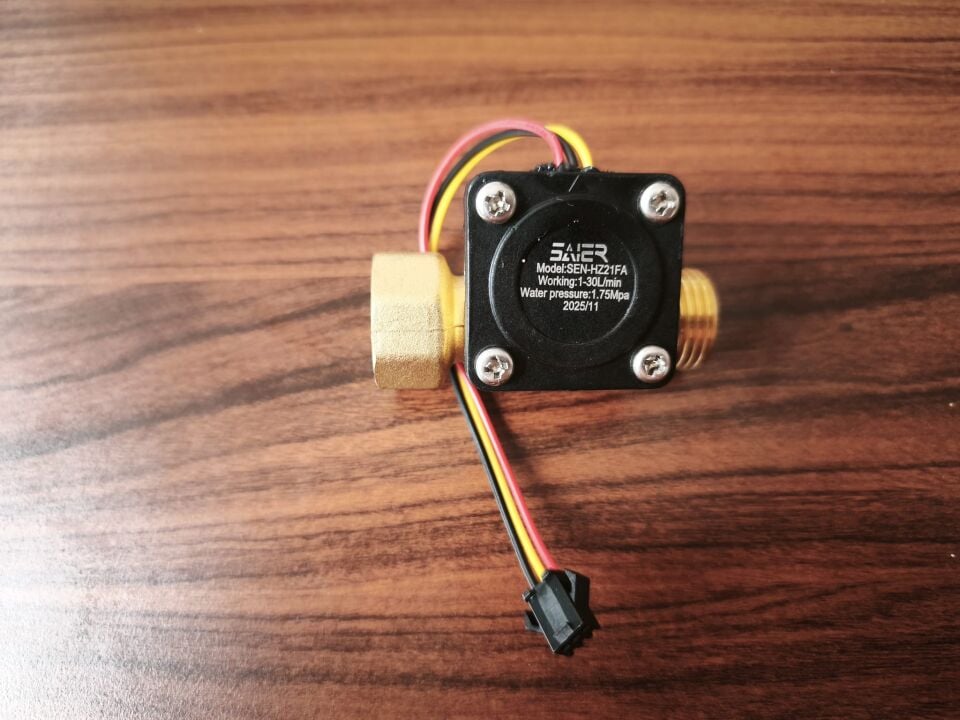

Pirinç Türbin Debimetre(1/2')- HZ21FA
Pirinç gövdeli SEN-HZ21FA su akış sensörü, sıvı akışını hassas şekilde ölçmek için geliştirilmiş kompakt ve güvenilir bir çözümdür. Dahili türbin ve Hall effect sensör teknolojisi sayesinde, geçen su miktarını anlık ve doğru şekilde pulse sinyaline dönüştürür.
Endüstriyel uygulamalardan akıllı projelere kadar geniş kullanım alanı sunar. Özellikle otomasyon sistemleri, su arıtma cihazları ve dozajlama uygulamalarında yüksek performans sağlar.
Temel Teknik Özellikler
- Model: SEN-HZ21FA
- Çalışma Debisi (Flow Range): 1 – 30 L/dk
- Maksimum Basınç: 1.75 MPa (≈ 17.5 bar)
- Akışkan: Su (genelde temiz su için uygundur)
- Gövde Malzemesi: Pirinç (brass)
- Sensör Tipi: Hall effect (manyetik akış algılama)
Elektriksel Özellikler
- Besleme Voltajı: Genelde 5V – 24V DC (bu tip sensörlerde standarttır)
- Çıkış Sinyali: Pulse (darbe sinyali)
- Kablo Sayısı: 3 adet
- Kırmızı → VCC (+)
- Siyah → GND (-)
- Sarı → Sinyal (pulse çıkış)
Çalışma Mantığı
- İçinde bir pervane (türbin) bulunur.
- Su geçtikçe bu pervane döner.
- Dönüş sayısı → sensör tarafından pulse sinyaline çevrilir.
- Mikrodenetleyici (Arduino, PLC vs.) bu pulse’ları sayarak debi (L/dk) veya toplam hacim (Litre) hesaplar.
-
Yaklaşık Kalibrasyon (Genel Bilgi)
Bu tip sensörlerde genelde:
- Frekans (Hz) = K × Debi (L/dk)
- K değeri modele göre değişir (genelde 4.5 – 7.5 arası olur)
Senin model için kesin K değeri datasheet’te olur ama yoksa kalibrasyon yaparak bulabilirsin.
Kullanım Alanları
- Su arıtma sistemleri
- Otomatik dolum makineleri
- Endüstriyel sıvı ölçüm sistemleri
- Akıllı sulama sistemleri
- Kahve makineleri / dispenserler
Dikkat Edilmesi Gerekenler
- Kirli/sulu tortulu akışkanlarda hassasiyet düşer
- Yatay montaj genelde daha stabil sonuç verir
- Ters akışta ölçüm hatası olabilir
- Yüksek sıcaklık (genelde >80°C) sensöre zarar verebilir
