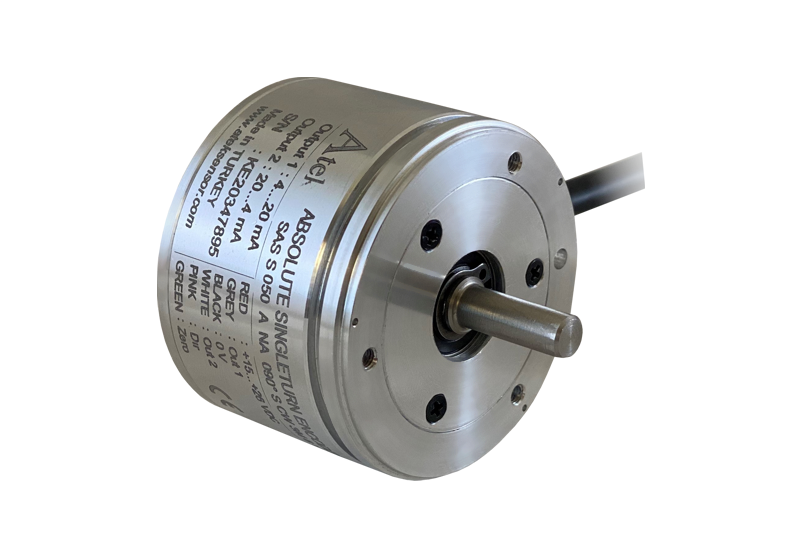

SAS 51 Serisi Programlanabilir Tek Turlu Absolute Rotary Enkoder || ATEK || Made in Türkiye
TEKLİF FORMU
AÇIKLAMA
Manyetik prensiple absolute (mutlak) ölçüm
50 mm gövde çapı
CANopen veya analog çıkış
6 mm veya 8 mm şarf çapı
14 bit açısal çözünürlük
3000 RPM çalışma hızı
IP67 koruma sınıfı
Manyetik prensiple absolute (mutlak) ölçüm; 50 mm gövde çapı; CANopen veya analog çıkış; kompakt dizayn
- Manyetik prensiple absolute (mutlak) ölçüm
- 50 mm gövde çapı
- 5 mm ile 8 mm arasında şaft çapı seçenekleri
- 14 bit açısal çözünürlük
- Analog veya CANopen çıkış seçeneği
- Redundant analog çıkış
- Analog çıkış sinyal formlarının seçilen 3 noktaya göre belirlenebilmesi
- Yüksek hassasiyet
- IP67 Koruma sınıfı
KULLANIM ALANLARI
- Parça imalatında kullanılan CNC makinelerinde çok eksenli oryantasyonu belirleme
- Hastanelerde kullanılan makas yataklarının yüksekliğini otomatik olarak belirleme
- Vinç veya hava asansörü gibi büyük araçlar için çoklu stabilizatörlerin doğru şekilde yerleştirilmesi
- Otomatik kapıları veya yuvaları sınırlayıcı anahtar olmadan hareket ettirmek
- Bir elektrik kesintisinden sonra bile robotik harekete devam etmek
EK BİLGİ
| Brand |
Atek |
|---|---|
| ELEKTRİKSEL ÖZELLİKLER |
–> |
| Çalışma Prensibi |
Hall Effect |
| Besleme Gerilimi |
Analog: 15 … 26 VDC |
| Akım Tüketimi |
40 mA |
| Ters Polarite Koruması |
Var |
| Ölçüm Aralığı |
0…360° |
| Doğruluk |
±0,1° |
| Tekrarlanabilirlik |
0,1° |
| Açısal Çözünürlük |
14 Bit |
| Cevaplama Frekansı |
333 Hz |
| Elektriksel Arayüz |
CANopen |
| MEKANİK ÖZELLİKLER |
–> |
| Maksimum Hız |
3000 RPM |
| Gövde Çapı |
50 mm |
| Koruma Sınıfı |
IP67 |
| Çalışma sıcaklığı |
-20 … +70 °C |
| Bağıl nem |
% 10 … % 90 |
| Malzeme |
Şaft: Paslanmaz Çelik |
| CANOPEN ÖZELLİKLER |
–> |
| Haberleşme Profili |
CiA 301 |
| Cihaz Tipi |
CANopen, CiA DS406 |
| Kimlik (Node ID) |
1 ile 127 arası LSS ya da SDO ile ayarlanabilir |
| Baud Rate |
10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s |
| PDO Veri Hızı (Data Rate) |
100 ms |
| Hata Kontrol |
Heartbeat, Emergency Message |
| PDO |
3 Tx PDO |
| PDO Modları |
Event/Time triggered, Synch/Asynch |
| SDO |
1 server |
| Pozisyon Bilgisi |
Nesne Sözlüğü (Object Dictionary) 0x6020 |
| Sonlandırma Direnci |
Opsiyonel |
